पम्प मोडेल कोडहरू कसरी बुझ्ने? DG, D, CQ र अन्य केन्द्रापसारक पम्प श्रृंखलाको लागि एक गाइड

औद्योगिक पम्पहरू चयन गर्दा, इन्जिनियरहरू र खरिद टोलीहरूले प्राय: मोडेल कोडहरू जस्तै DG, D, CQ, CD, र अन्य अक्षर संयोजनहरू सामना गर्छन्।

धेरै खरीददारहरूको लागि, यी अक्षरहरू साधारण उत्पादन नामहरू जस्तै देखिन सक्छन्। यद्यपि, पम्प मोडेल कोडहरूले सामान्यतया उत्पादन श्रृंखला, संरचनात्मक डिजाइन, वा अनुप्रयोग कोटीको बारेमा उपयोगी जानकारी समावेश गर्दछ।

यद्यपि, एउटा महत्त्वपूर्ण बिन्दुलाई ध्यान दिनुपर्छ: पम्प मोडेल अक्षरहरूको लागि कुनै विश्वव्यापी नामकरण मानक छैन। विभिन्न निर्माताहरूले आफ्नै उत्पादन श्रृंखला फरक रूपमा परिभाषित गर्न सक्छन्। त्यसकारण, पम्प कोडको सही अर्थ सधैं निर्माताको प्राविधिक कागजातहरू मार्फत पुष्टि गरिनुपर्छ।

यस लेखले पम्प मोडेल कोडहरू सामान्यतया कसरी बुझिन्छ र विभिन्न पम्प श्रृंखलाहरू कसरी छुट्याउन सकिन्छ भनेर व्याख्या गर्नको लागि DG श्रृंखला तेर्सो बहु-स्टेज केन्द्रापसारक पम्पलाई उदाहरणको रूपमा लिन्छ।

पम्प मोडेलहरूमा अक्षरहरूको अर्थ के हो?

औद्योगिक पम्प मोडेलहरू सामान्यतया अक्षरहरू, संख्याहरू र प्रतीकहरू मिलेर बनेका हुन्छन्। अक्षरहरूले सामान्यतया पम्प श्रृंखला वा संरचनात्मक श्रेणीलाई संकेत गर्दछ, जबकि संख्याहरूले प्राय: डिजाइन प्यारामिटरहरूसँग सम्बन्धित जानकारी प्रदान गर्दछ।

उदाहरणका लागि:

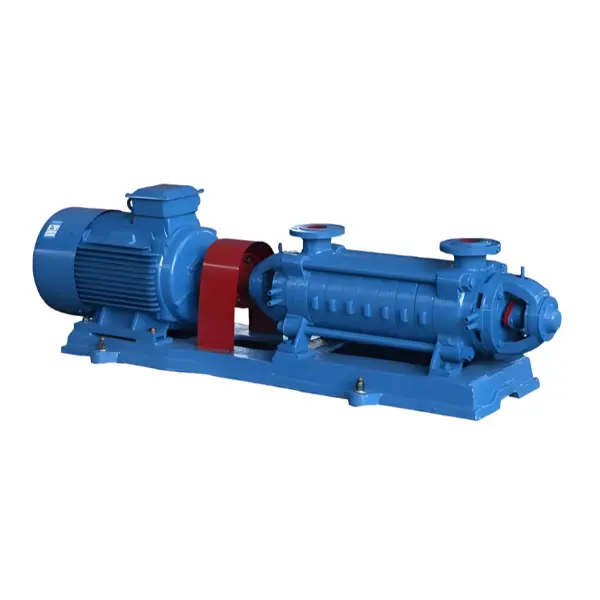

DG श्रृंखला तेर्सो बहु-स्टेज केन्द्रापसारक पम्प

यस मोडेलमा:

• DG पम्प श्रृंखला को प्रतिनिधित्व गर्दछ
• निम्न संख्याहरू, निर्माताको नामकरण नियमहरूमा निर्भर गर्दै, फ्लो, हेड, वा चरणहरूको संख्या जस्ता डिजाइन प्यारामिटरहरू प्रतिनिधित्व गर्न सक्छन्।

यद्यपि, सही अर्थ निर्माताहरू बीच फरक हुन्छ। खरीददारहरूले पम्पलाई यसको मोडेल नाममा अक्षरहरूद्वारा मात्र न्याय गर्नु हुँदैन। पूर्ण उत्पादन विशिष्टताहरू र प्राविधिक कागजातहरू अझै पम्प चयनको लागि आधार हुन्।

DG श्रृंखला पम्प मा "DG" को अर्थ के हो?

DG श्रृंखला तेर्सो मल्टिस्टेज सेन्ट्रीफ्यूगल पम्प एक प्रकारको औद्योगिक केन्द्रापसारक पम्प हो जसमा तेर्सो, एकल-सक्शन, बहु-स्टेज संरचना हुन्छ।

DG श्रृंखला पम्प सामान्यतया निम्न संरचनात्मक विशेषताहरू समावेश गर्दछ:

• तेर्सो स्थापना डिजाइन
• एकल-सक्शन संरचना
• बहु-चरण इम्पेलर व्यवस्था
• विभागीय पम्प शरीर डिजाइन
• इम्पेलर र ब्यालेन्स डिस्क सहित रोटर कम्पोनेन्टहरू

DG श्रृंखला पम्प तरल पदार्थ स्थानान्तरण गर्न को लागी डिजाइन गरिएको छ जसमा ठोस कणहरू छैनन् र कुनै संक्षारक गुणहरू छैनन्।

उत्पादन विशिष्टता अनुसार, लागू तरल तापमान दायरा हो:

-20°C देखि 105°C

इनलेट दबाव हुनुपर्छ:

०.६ एमपीए भन्दा कम

पम्प मोडेलहरूमा नम्बरहरू कसरी बुझ्ने?

अक्षरहरू बाहेक, पम्प मोडेलहरूमा नम्बरहरूले पनि महत्त्वपूर्ण जानकारी प्रदान गर्दछ।

उदाहरणका लागि, केही बहु-चरण केन्द्रापसारक पम्प मोडेलहरूले ढाँचाहरू प्रयोग गर्न सक्छन् जस्तै:

DG46-50×6

यस प्रकारको नामकरण ढाँचामा:

• DG - पम्प श्रृंखला
• 46 - सामान्यतया प्रवाह संकेत संग सम्बन्धित
• 50 - सामान्यतया एकल-चरण हेड संकेतसँग सम्बन्धित
• 6 - पम्प चरणहरूको संख्या

यद्यपि, विभिन्न निर्माताहरूले विभिन्न नामकरण विधिहरू प्रयोग गर्न सक्छन्।

पम्प चयन गर्दा, मोडेल नम्बर सँगै जाँच गर्नुपर्छ:

• प्रवाह आवश्यकताहरू
• टाउको आवश्यकताहरू
• तरल विशेषताहरु
• सञ्चालन तापमान
• स्थापना सर्तहरू

किन त्यहाँ विभिन्न पम्प श्रृंखला छन्?

औद्योगिक अनुप्रयोगहरू फरक अपरेटिङ आवश्यकताहरू छन्। उत्पादकहरूले सामान्यतया पम्प संरचना, हाइड्रोलिक डिजाइन, सील विधिहरू, र अनुप्रयोग अवस्थाहरूमा आधारित विभिन्न पम्प श्रृंखलाहरू विकास गर्छन्।

पम्प संरचना

विभिन्न शृङ्खलाहरूमा फरक संरचनाहरू हुन सक्छन्, जस्तै:

• तेर्सो वा ठाडो डिजाइन
• एकल-चरण वा बहु-चरण संरचना
• विभिन्न चूषण व्यवस्था

प्रत्येक डिजाइन विशिष्ट अनुप्रयोग आवश्यकताहरूको लागि विकसित गरिएको छ।

हाइड्रोलिक डिजाइन

पम्पको आन्तरिक हाइड्रोलिक डिजाइनले तरल ऊर्जा कसरी स्थानान्तरण हुन्छ भन्ने कुरालाई असर गर्छ।

एक बहु-चरण केन्द्रापसारक पम्पले रोटरमा व्यवस्थित बहु इम्पेलरहरू प्रयोग गर्दछ, जबकि एकल-चरण पम्पले एउटा इम्पेलर प्रयोग गर्दछ। संरचनात्मक भिन्नताले विशेष प्रणालीको लागि पम्प कसरी चयन गरिन्छ भनेर असर गर्छ।

शाफ्ट सील डिजाइन

पम्प श्रृंखला पनि सील व्यवस्था मा फरक हुन सक्छ।

• मेकानिकल छाप
• प्याकिङ सील

उपयुक्त सील संरचना पम्प डिजाइन र सञ्चालन आवश्यकताहरूमा निर्भर गर्दछ।

DG र D श्रृंखला पम्पहरू बीचको भिन्नता के हो?

धेरै परम्परागत पम्प वर्गीकरणहरूमा, D र DG श्रृंखला पम्पहरू तेर्सो बहु-स्टेज केन्द्रापसारक पम्प संरचनाहरूसँग सम्बन्धित छन्।

यद्यपि, D र DG बीचको सही भिन्नता निर्माताको उत्पादन वर्गीकरणमा निर्भर गर्दछ।

DG सँधै D भन्दा राम्रो हुन्छ वा D र DG पूर्णतया फरक पम्प प्रकारहरू हुन् भनी अनुमान गर्नु सही होइन।

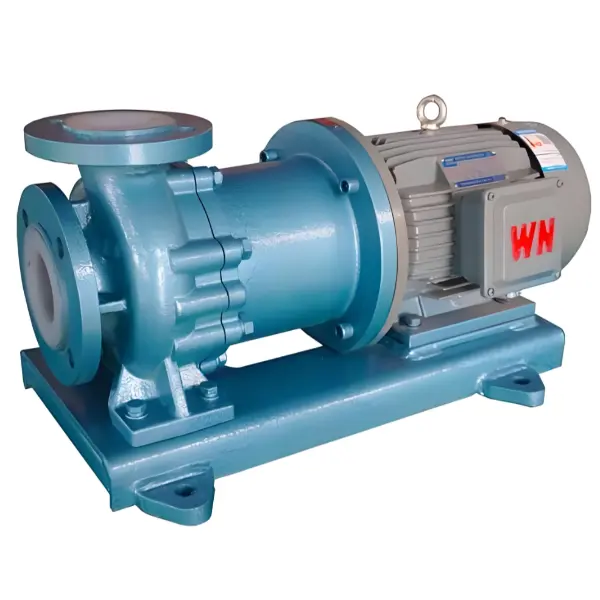

पम्प मोडेलहरूमा CQ को अर्थ के हो?

DG श्रृंखला पम्पहरूको विपरीत, CQ सबै पम्प निर्माताहरूले प्रयोग गर्ने विश्वव्यापी संक्षिप्त नाम होइन।

विभिन्न कम्पनीहरूले विभिन्न पम्प डिजाइनहरूको लागि उत्पादन श्रृंखला कोडको रूपमा CQ प्रयोग गर्न सक्छन्।

CQ श्रृंखला पम्प जाँच गर्दा, खरीददारहरूले मार्फत पुष्टि गर्नुपर्छ:

• निर्माता सूची
• उत्पादन विशिष्टताहरू
• प्राविधिक रेखाचित्र
• उत्पादन विवरण

सही व्याख्या निर्माताको आफ्नै वर्गीकरण प्रणालीमा निर्भर गर्दछ।

कसरी छिटो सही पम्प श्रृंखला पहिचान गर्न?

पम्पिङ माध्यम पुष्टि गर्नुहोस्

पहिलो जाँच:

• के तरल स्थानान्तरण हुनेछ?
• के यसमा ठोस कणहरू छन्?
• के यो संक्षारक छ?

उदाहरण को लागी, DG श्रृंखला पम्प ठोस कण वा संक्षारक गुण बिना तरल पदार्थ को लागी डिजाइन गरिएको छ।

सञ्चालन सर्तहरू जाँच गर्नुहोस्

महत्त्वपूर्ण सर्तहरू समावेश छन्:

• तरल तापमान
• इनलेट दबाव
• प्रणाली आवश्यकताहरू

पम्प संरचना बुझ्नुहोस्

पम्प चयन गर्नु अघि, पुष्टि गर्नुहोस्:

• एकल-चरण वा बहु-चरण डिजाइन
• तेर्सो वा ठाडो संरचना
• सक्शन प्रकार

पूर्ण प्राविधिक जानकारीको समीक्षा गर्नुहोस्

पम्प मोडेल नाम मात्र पहिलो चरण हो। व्यावसायिक चयनले उत्पादन विशिष्टताहरू, प्राविधिक रेखाचित्रहरू, सञ्चालन आवश्यकताहरू, र निर्माताका सिफारिसहरू पनि विचार गर्नुपर्छ।

किन खरीददारहरूले पम्प मोडेल कोडहरू बुझ्नुपर्छ?

आपूर्तिकर्ता संग राम्रो संचार

पम्प श्रृङ्खलाको आधारभूत अर्थ थाहा पाउँदा खरिदकर्ताहरूलाई उनीहरूको आवश्यकताहरू अझ स्पष्ट रूपमा वर्णन गर्न मद्दत गर्दछ।

गलत चयनबाट बच्नुहोस्

पम्प वर्गीकरण बुझ्दा मात्र उपस्थिति वा मूल्यमा आधारित पम्प छनौट गर्ने जोखिम कम हुन्छ।

सजिलो उत्पादन तुलना

खरीददारहरूले विभिन्न पम्प परिवारहरूलाई उनीहरूको संरचनात्मक भिन्नताहरू बुझेर प्रभावकारी रूपमा तुलना गर्न सक्छन्।

पम्प मोडेल कोडहरू जस्तै DG, D, र CQ विभिन्न पम्प श्रृंखला वा डिजाइन कोटीहरू पहिचान गर्न प्रयोग गरिन्छ।

DG श्रृंखला तेर्सो मल्टिस्टेज सेन्ट्रीफ्यूगल पम्पले निर्दिष्ट अपरेटिङ सर्तहरूमा उपयुक्त सफा तरल पदार्थहरू स्थानान्तरण गर्नको लागि तेर्सो, एकल-सक्शन, मल्टिस्टेज संरचनाको विशेषता रहेको पम्प डिजाइनलाई प्रतिनिधित्व गर्दछ।

जे होस्, पम्प अक्षरहरू एक्लैले निर्धारण गर्न सक्दैन कि उत्पादन एक विशेष अनुप्रयोगको लागि उपयुक्त छ कि छैन।

सही चयन विधि भनेको पम्प गरिएको माध्यम, तापक्रम, दबाब आवश्यकताहरू, स्थापना अवस्थाहरू, र निर्माताद्वारा प्रदान गरिएको प्राविधिक विशिष्टताहरू सहित पूर्ण सञ्चालन अवस्थाहरूको मूल्याङ्कन गर्नु हो।
