थर्मल इन्जिनियरिङदेखि खनन ट्रक निकायहरू: हामी किन तनाव नियन्त्रण मार्फत वेल्ड क्र्याकिंग समाधान गर्छौं

जब भारी-कर्तव्य खनन डम्प ट्रक शरीर असफल हुन्छ, दरार विरलै स्टिल प्लेटको बीचमा सुरु हुन्छ। यो वेल्ड सीममा सुरु हुन्छ - विशेष गरी, गर्मी प्रभावित क्षेत्रमा।

त्यो खानीको समस्या होइन । त्यो धातु विज्ञानको समस्या हो।

र यो समस्या हामीले एक दशकभन्दा बढी समयदेखि समाधान गर्दै आएका छौं — खानीमा होइन, तर लीड अक्साइड उत्पादन लाइनहरूमा, जहाँ उच्च-तापमान तनाव र क्रिस्टलीय संरचना परिवर्तनहरू दैनिक इन्जिनियरिङ वास्तविकताहरू हुन्।

अनदेखी गरिएको मूल कारण

खनन ट्रक निकायहरूमा अधिकांश संरचनात्मक विफलता ओभरलोड वा नराम्रो बाटोमा दोष लगाइन्छ। तर फिल्ड असफलताको हाम्रो विश्लेषणले फरक कथा बताउँछ:क्र्याक HAZ मा सुरु हुन्छ, शिखर मेकानिकल लोडको बिन्दुमा होइन।

यो अनुमान होइन। यो वर्षौंको थर्मल इन्जिनियरिङ कार्यबाट आएको हो — डिजाईन गर्ने उपकरण जसले दिनहुँ उच्च-तापमान तनाव चक्रहरू ह्यान्डल गर्छ।

हामीले खानी उपकरण निर्माताको रूपमा सुरु गरेका होइनौं। तर हामी बुझ्छौं कि गर्मी र तनाव अन्तर्गत स्टीललाई के हुन्छ। र त्यो बुझाइले अब हामी कसरी निर्माण गर्छौंभारी-कर्तव्य खनन डम्प ट्रक निकायहरू.

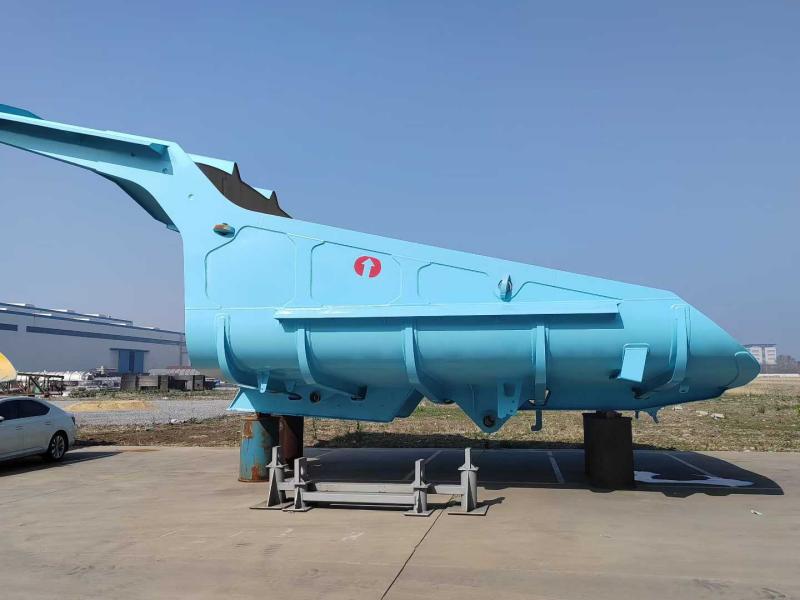

एक उत्पादन लाइन: 50-100 टन वर्ग ट्रक निकायहरू

हामी हालको लागि भारी शुल्क खनन डम्प ट्रक निकायहरू निर्माण गर्छौं50-टन देखि 100-टन मेकानिकल ड्राइभ खनन ट्रकहरू, Caterpillar, Komatsu, BelAZ, र XCMG सहित प्रमुख चेसिस प्लेटफर्महरू कभर गर्दै।

मुख्य विनिर्देशहरू:

• फ्लोर प्लेट: 16–20mm NM450 + 10mm वेयर लाइनर
• साइड प्लेट: 10-12mm NM400
• हिप क्षमता (SAE 2:1): 35-45 घन मिटर
• लोडिङ उचाइ: 5–6m हाइड्रोलिक एक्काभेटर ड्रपको लागि अनुकूलित

परम्परागत समतल-तल आयताकार निकायहरूको विपरीत, हाम्रो डिजाइनले ए प्रयोग गर्दछगेटलेस, स्कूप-प्रकार प्रोफाइललगातार घुमेको भुइँको साथ।

किन? किनभने परम्परागत फ्ल्याट फ्लोरहरू राख्छन्प्रति चक्र ३-५ टन टाँसिने सामग्री— र त्यो हराएको पेलोडको तीन देखि पाँच टन, साथै म्यानुअल क्लीनआउट श्रम हो।

तीन प्राविधिक आधारहरू

1. 13° निरन्तर ढलान ("लाइभ फ्लोर")

भुइँ लगातार बढ्छ13 डिग्रीक्याब गार्ड देखि पछाडिको टिप सम्म। जब होइस्ट संलग्न हुन्छ, गुरुत्वाकर्षणले काम गर्छ — लोड भाँचिन्छ र एक गतिमा स्लाइड हुन्छ। खन्ने काम छैन। हथौडा छैन। क्यारी ब्याक छैन।

2. द्वि-ग्रेड सामग्री रणनीति: NM400 + NM450

हामी सम्पूर्ण शरीरको लागि एकल स्टील ग्रेड प्रयोग गर्दैनौं। पहिरन प्रोफाइल एकरूप छैन - त्यसैले सामग्री विशिष्टता पनि हुनु हुँदैन।

यो संयोजन ह्यान्डल गर्न डिजाइन गरिएको छ500kg+ ढुङ्गाउचाइबाट खस्दै (NM400 ले झटका अवशोषित गर्दछ) जबकि भुइँले निरन्तर तानेको घर्षणको सामना गर्छ (NM450 पहिरन प्रतिरोध गर्दछ)।

वेल्डिङ आवश्यकताहरू: NM400 लाई 150 डिग्री सेल्सियसमा पूर्व तताउन आवश्यक छ; NM450 ले कडा प्यारामिटर नियन्त्रणको माग गर्दछ।

3. पाँच-अनुदैर्ध्य, नौ-ट्रान्सभर रिब कंकाल

FEA सिमुलेशनले देखाएको छ कि तनाव फ्र्याक्चरहरू सामान्यतया भुइँ र स्टिफेनरहरू बीचको वेल्ड सिमहरूमा सुरु हुन्छ। हाम्रो प्रतिक्रिया: शेलमा समर्थन संरचना एकीकृत गर्नुहोस्।

बाह्य"पाँच अनुदैर्ध्य, नौ क्रस" जाली डिजाइनट्रस, वितरणको रूपमा कार्य गर्दछ६०+ टनसम्पूर्ण चेसिस रेलमा लोड मासको। यसले प्रतिस्पर्धी उत्पादनहरूमा "केराको बोक्रा" वार्पिङलाई रोक्छ।

अतिरिक्त कार्यात्मक डिजाइन तत्वहरू

45° मा अगाडि चंदवा:दुईवटा उद्देश्यहरू - ट्याक्सीबाट खसेको ढुङ्गालाई टाढा लैजानुहोस्, र गुरुत्वाकर्षणको केन्द्रलाई नउठाएर प्रहार गर्ने क्षमता बढाउनुहोस्।

प्रबलित पछाडिको किनारा:डबल-मोटो NM450 पहिरन पट्टी संग फिट। खनन साइटहरू सामान्यतया डम्प प्याडहरू सफा गर्न पछाडि तान्नुहोस्। यो डिजाइनले पछाडिको किनाराको विकृतिलाई रोक्छ र यदि टेलगेट सुसज्जित छ भने उचित सील कायम राख्छ।

गुणस्तर नियन्त्रण + ग्लोबल डेलिभरी

हरेक शरीरले गुज्रिरहेको छचुम्बकीय कण निरीक्षण (MPI)उपसतह वेल्ड त्रुटिहरू पत्ता लगाउन स्यान्डब्लास्टिङ र चित्रकारी गर्नु अघि। पोस्ट-वेल्ड तनाव राहत गर्मी उपचार मानक छ।

ढुवानी:एकल-इकाई वेल्डेड निर्माण। समतल र्याक कन्टेनर वा ब्रेक-थोक भाँडाहरू। दुई-घटक epoxy प्राइमर (समुद्री माल ढुवानी को लागी जंग सुरक्षा) प्लस polyurethane शीर्ष कोट (UV प्रतिरोध)।

साइटमा समर्थन:हामी पहिलो पटक स्थापनाहरूको लागि प्राविधिक मार्गदर्शन प्रदान गर्दछौं।

किन यो महत्त्वपूर्ण छ

खानी उद्योगले पहिरन प्लेट र संरचनात्मक मर्मतमा लाखौं खर्च गर्दछ। तर धेरै जसो खर्चले लक्षणहरूलाई सम्बोधन गर्दछ, मूल कारणहरू होइन।

हामी हेवी-ड्युटी खनन डम्प ट्रक बडीलाई थर्मल-मेकानिकल प्रणालीको रूपमा पुग्छौं, स्टिल बक्स मात्र होइन। लेड अक्साइड फर्नेसहरूमा तातो तनावलाई नियन्त्रण गर्ने उही इन्जिनियरिङ अनुशासन अब सडक झटका भारहरू अन्तर्गत वेल्ड सिमहरूमा लागू हुन्छ।

समस्या यो होइन कि स्टिल बाहिर जान्छ। यो हो कि वेल्ड सीमहरू पहिले असफल हुन्छन्। र त्यो - मौलिक रूपमा - गर्मी तनाव समस्या हो।

हामीले भर्खरै यसलाई कसरी समाधान गर्ने भनेर सिकेर अन्तिम दशक बिताएका छौं।
